TH3600炭黑分散度检测仪是针对聚烯烃管材、管件和混配料中颜料或炭黑分散的检测仪器。
该仪器适配基于TH3600的软件及相应的显微镜,通过对炭黑粒团的尺度、形态、及散布情况的测量,可以建立起这些参数与力学性能、抗静电性能、吸湿性能等宏观性能指标的内在联系.
TH3600对塑料材料的品质保障、生产工艺、新品研发产生积极影响,同时推进企业和行业技术水平的快速提升。
l 采用专业图像分析法由计算机完成炭黑分散度等级的判定,检测精度高。
l 对目标炭黑粒径可从微米级到毫米级进行分析

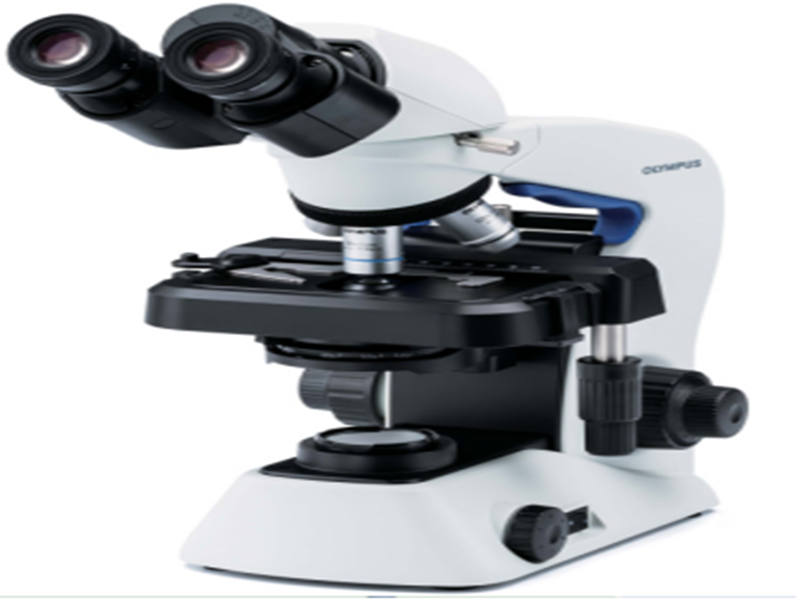

l 配备专业显微镜,配以500万CMOS图像传输器
l 可单张保存图像,图像大小由640*480,1024*768,1280*1024,2592*1944四种大小可供选择
l 丰富的图像处理功能,满足多种图像处理需要
l 软件具有自动和手动两种方式进行炭黑图像分割
l 软件可满足对局部分析的要求
l 配备测微标尺,可进行像素点尺寸校准,并且软件具有移动标尺功能,可进行任意两点距离测量
l 客户可以自行建立标准图库
l 输出结果涵盖炭黑粒团的个数、粒径、面积等,并可以数据报表和excel的形式进行输出
l 提供图像灰阶分布图、粒子径分布图、粒度分布图
l 报告结果包括:样品名、标准名、原始图像、灰阶图等。报告输出格式多样,可以选择图片格式或pdf格式进行保存。
l 软件试用各种主流操作系统,与win7/win8/winXP等有很好兼容性。
l 采用usb2.0数据接口,可适配多种采集设备(如:摄像头或数码相机)
适用标准(管道塑胶方面的测试都可以满足):
l GB/T 18251-2019 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法
l GB/T 2951.41 电缆和光缆绝缘和护套材料通用试验方法
l GB/T 15558.1-2015 燃气用埋地聚乙烯(PE)管道系统 第 1 部分:管材
TH3600技术参数
|
检测范围
|
1um —1cm
|
成像分辨率
|
2592*1944(500万像素数码摄像头)
|
测试软件
|
“炭黑分散度检测系统”,系统适用于win7/win10/XP 操作系统
|
彩色CMOS图像传感器
|
像素尺寸:2.2μm×2.2μm
光谱响应:400 nm~1100nm
灵敏度:0.53V/lux-sec@550nm
水平清晰度:1000线
分辨率:2592×1944、1280×1024、1024×768、640×480
|
通讯接口
|
高速USB2.0
|
试样窗孔径
|
4mm
|
测试面积
|
1.7 mm×1.25 mm
|
光学放大倍数
|
,4,10,40,100倍
|
光源照射角
|
30°
|
图像大小
|
640*480,1024*768,1280*1024,2592*1944
|
仪器工作电源
|
220V /2A/50Hz
|
|
